Colonnes de levage pour convoyeurs à vide
Les colonnes de levage permettent de raccorder et de déconnecter rapidement un convoyeur à vide à une machine ou à un réservoir. Cela facilite le nettoyage et la maintenance, et permet un changement de produit plus rapide. De plus, la machine et le convoyeur à vide sont découplés mécaniquement l’un de l’autre. Pour le personnel, cela se traduit par une manipulation simple, sûre et ergonomique du convoyeur à vide. Dans le cas d’une colonne de levage mobile ou sur roulettes, le convoyeur à vide peut également être utilisé successivement sur différentes lignes de production.
Les colonnes élévatrices sont utilisées dans de nombreuses applications. Dans leurs versions adaptées, elles répondent également à des exigences élevées en matière de nettoyage et d’hygiène, par exemple dans l’industrie pharmaceutique. Leur utilisation dans une zone de production où sont présentes des poussières explosives est également possible.
Colonnes de levage fixes et mobiles
On distingue généralement les colonnes de levage fixes et les colonnes de levage mobiles. Selon la tâche à accomplir et les conditions spatiales, un type de construction est plus adapté qu’un autre.
Colonnes de levage fixes
Une colonne de levage fixe est installée de manière permanente au sol sur le lieu d’utilisation. Pour les colonnes hautes et les charges importantes sur la flèche, une fixation supplémentaire au plafond peut être prévue.
En plus de la course verticale, la colonne de levage peut être équipée d’un mouvement de pivotement. Selon le modèle, soit la colonne entière pivote autour de son axe vertical, soit la flèche est fixée à la colonne par une articulation.
Les colonnes de levage fixes ne nécessitent qu’une faible surface au sol. Elles permettent d’atteindre de grandes hauteurs de levage et d’utiliser de longues flèches. Leur utilisation est très simple et un positionnement précis du convoyeur à vide au point de déchargement est toujours garanti.
Colonne de levage équipée d’un entraînement mécanique et d’un bras pivotant. Un convoyeur à vide de type VS avec pompe Multijector est raccordé au support de fourche.
Colonne de levage avec réglage pneumatique de la hauteur et mouvement de pivotement autour de l’axe vertical. Un convoyeur à vide PPC est intégré dans la fourche de levage. Le déchargement du matériau s’effectue via un sas à double clapet.
Colonne de levage pivotante avec réglage pneumatique de la hauteur. Un convoyeur à vide PPC équipé de dispositifs pour un lavage en place (WIP), d’un deuxième étage de filtration séparé (filtre HEPA) et d’une pompe à vide Multijector est également installé
Colonne de levage pivotante avec réglage électrique de la hauteur. Un convoyeur à vide de type VS est installé dans le support en fourche de la flèche. Afin de réduire la hauteur totale, la pompe à vide Multijector est séparée et fixée au bras de la flèche.
Colonnes élévatrices mobiles
Colonne de levage mobile avec réglage pneumatique de la hauteur. Une articulation permet de pivoter le bras vers la droite. Convoyeur à vide de la série PPC équipé d’une vanne à disque au niveau de la sortie du produit.
La photo montre le convoyeur à vide abaissé dans sa position la plus basse (position de transport).
Chariot élévateur mobile avec réglage pneumatique de la hauteur. Une articulation permet de pivoter le bras vers la droite. Convoyeur à vide de la série PPC avec vanne à disque au niveau de la sortie du produit.
La photo montre le convoyeur à vide dans sa position la plus haute.
Colonne de levage mobile avec réglage pneumatique de la hauteur. Convoyeur sous vide de la série PPC avec vanne à l’entrée du produit et vanne à disque à la sortie du produit. Pompe à vide Multijector séparée du convoyeur sous vide et fixée sur le bras.
Colonne de levage mobile avec réglage mécanique de la hauteur. Convoyeur à vide de type PPC. Alimentation en produit au moyen d’une lance d’aspiration. Une vanne à disque est raccordée à la sortie du produit, avec en dessous un support pour une gaine sans fin. La commande et la pompe à vide sont disposées sur le côté.
Une colonne élévatrice mobile permet d’utiliser le convoyeur à vide à plusieurs points de déchargement, par exemple pour le remplissage de plusieurs mélangeurs fixes. La colonne de levage mobile, avec le convoyeur à vide, peut être déplacée à l’intérieur de la zone de production et installée à l’endroit souhaité. Les colonnes de levage mobiles sont également utilisées lorsque le convoyeur à vide doit être amené dans une salle de lavage pour être nettoyé à la fin d’un cycle de production.
Par rapport à une colonne de levage fixe, la version mobile nécessite davantage d’espace pour manœuvrer et se positionner au point de déchargement.
Dans l’une des variantes de la colonne de levage mobile, le châssis s’écarte en forme de U. Lors du positionnement de la colonne de levage mobile, le point de déchargement (conteneur, machine, etc.) se trouve à l’intérieur de cette zone. Il est également possible de glisser les roulettes avant sous le point de déchargement.
Dans une deuxième variante de la colonne de levage mobile, le chariot se termine par la colonne. Le châssis est donc plus long à l’arrière de la colonne, et un poids supplémentaire assure la stabilité nécessaire pour compenser le moment de basculement de la colonne.
Variantes d’entraînement pour le réglage en hauteur
Nous proposons des colonnes de levage avec trois types d’entraînement pour le réglage en hauteur du convoyeur à vide:
- Avec l'entraînement manuel, le réglage en hauteur s'effectue à l'aide d'une manivelle. Le bras de la colonne de levage est actionné par un engrenage et une crémaillère. Le convoyeur à vide étant léger, le réglage de la hauteur ne nécessite qu'un effort minime. Ce concept d'entraînement est très économique et convient particulièrement à une utilisation sporadique.
- L'entraînement pneumatique règle la hauteur à l'aide d'un vérin pneumatique intégré à la colonne de levage. Ce type d'entraînement est particulièrement adapté à une utilisation dans une zone à risque d'explosion due à la poussière.
- Un entraînement électrique offre une grande précision de positionnement lors de l'approche d'une position verticale quelconque et convient donc, par exemple, aux hauteurs de remplissage variant fréquemment. Il permet en outre des hauteurs de levage élevées, même avec des charges importantes.

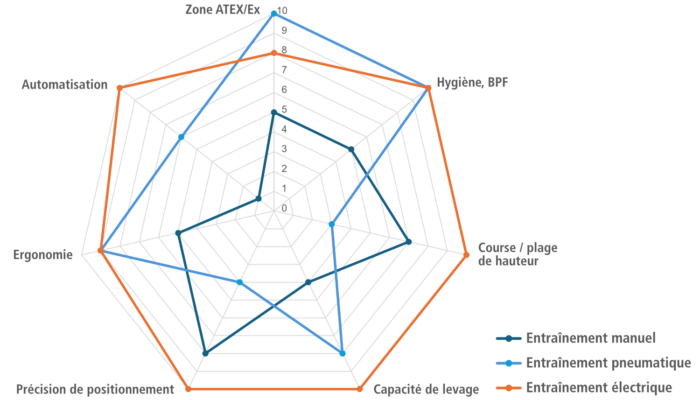

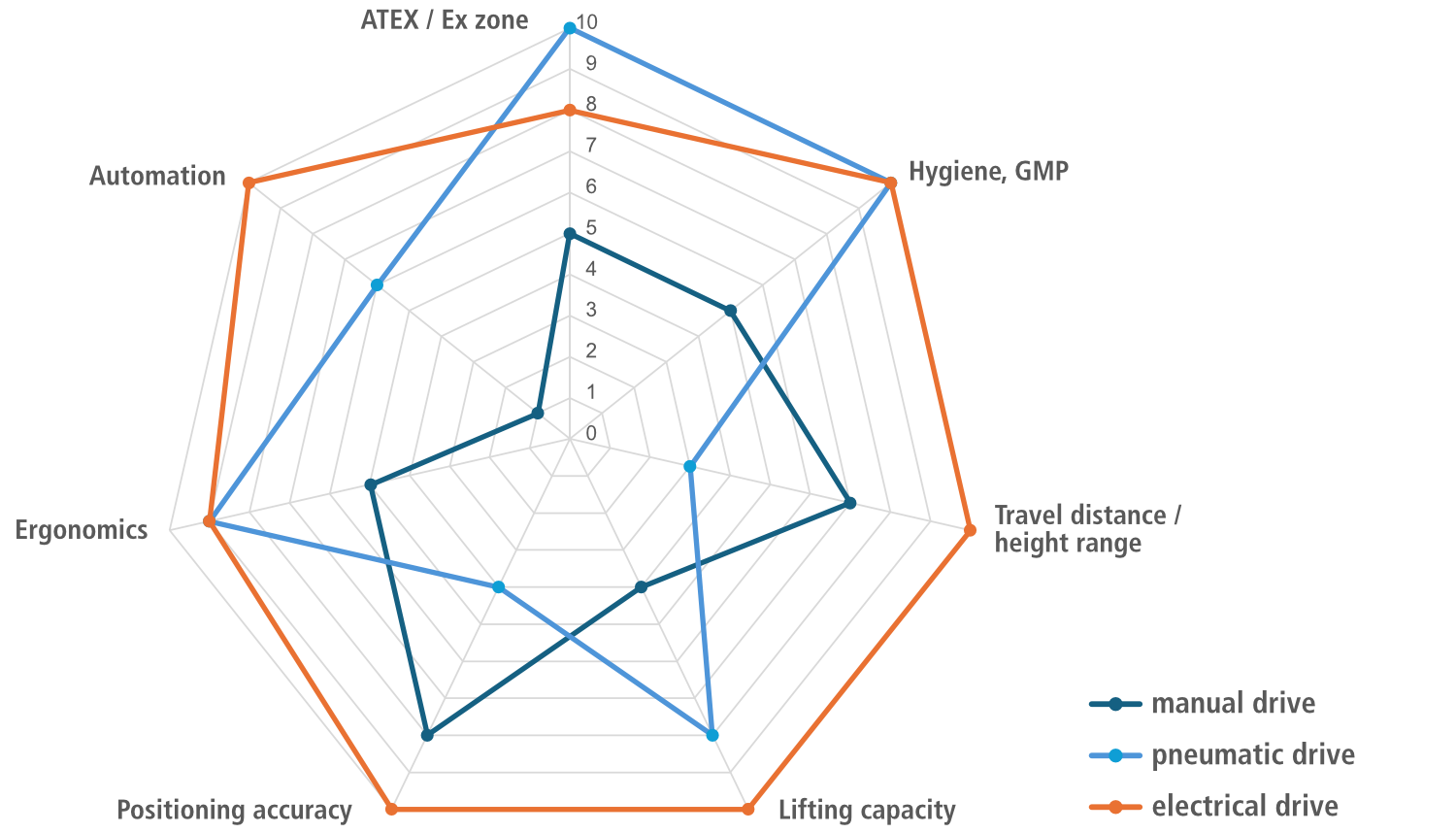

Ce tableau comparatif présente les principales caractéristiques des trois variantes d’entraînement:
Les éléments d’entraînement des colonnes de levage à commande électrique ou pneumatique sont logés à l’intérieur de la colonne. Cela permet d’obtenir une conception compacte.
Dans le cas d’un entraînement pneumatique ou électrique, la commande et les éléments de commande peuvent également être installés séparément de la colonne de levage, voire dans une pièce distincte si nécessaire. Pour des raisons de sécurité, l’opérateur doit toutefois toujours avoir une bonne visibilité sur la colonne de levage et son environnement.
Mouvement de pivotement
En plus de la course verticale, une colonne de levage peut également être équipée d’un mouvement de pivotement.
Sur une colonne de levage fixe, il est possible de faire pivoter la colonne autour de l’axe vertical. Ce mouvement s’effectue manuellement. Il est possible de définir des positions dans le cercle de rotation où la colonne de levage s’enclenche et est ainsi alignée avec précision. Un interrupteur situé sur la poignée rotative permet de débloquer le verrouillage.
Une alternative à la rotation de l’ensemble de la colonne consiste à équiper la flèche ou la fixation de fourche d’une articulation sur la colonne. Cela permet de pivoter manuellement la flèche à l’horizontale. Une telle articulation est disponible aussi bien sur les colonnes de levage mobiles que sur les colonnes de levage fixes.
Fonctionnement en zones Ex (ATEX / protection contre les explosions)
Les colonnes de levage peuvent également être conçues pour fonctionner dans une zone de production présentant une atmosphère explosive due à la poussière. De nombreuses colonnes de levage sont utilisées dans la zone Ex poussière 22.
Les convoyeurs à vide Volkmann des séries VS et PPC sont, dans le cadre de l’examen de type, adaptés à l’installation et au fonctionnement dans les zones 1, 2, 21 et 22.
Utilisation des colonnes de levage
Les colonnes de levage Volkmann sont utilisées dans de nombreux secteurs industriels dans des conditions variées, par exemple dans l’industrie chimique, pharmaceutique et dans la production alimentaire.
Les colonnes de levage sont souvent utilisées pour le positionnement et le raccordement d’un convoyeur à vide à des machines ou à différents types de conteneurs. La liste ci-dessous énumère les applications typiques :
- Conteneurs, cuves ou fûts
- Mélangeurs
- Presses à comprimés
- Machines de remplissage de gélules (en gélatine dure)
- Tamiseuses
- Machines d'emballage (par exemple, machines d'emballage pour blisters)
- Autres machines de process
L’utilisation de colonnes de levage permet de remplir différentes tâches et d’atteindre divers objectifs :
- Remplissage de récipients ou de conteneurs de différentes tailles: la position verticale du convoyeur à vide est réglée en fonction de la hauteur du récipient.
- Nettoyage et maintenance ergonomiques du convoyeur à vide: pour le remplissage de machines telles qu’un mélangeur ou une machine d’emballage, le convoyeur à vide doit souvent être installé en position surélevée. Grâce à une colonne de levage, le convoyeur à vide peut être rapidement abaissé en position basse pour le nettoyage ou la maintenance. L'opérateur bénéficie ainsi d'un accès très ergonomique au convoyeur à vide. Une colonne de levage fixe doit pour cela offrir, outre l'axe de levage, un mouvement de pivotement. Une colonne de levage mobile doit être éloignée de l'installation afin de libérer l'espace nécessaire à l'abaissement.
- Accès libre à une machine ou une installation: lors du nettoyage d'une machine ou d'une installation (par exemple une presse à comprimés), le convoyeur à vide peut gêner le passage. Si le convoyeur à vide doit être démonté pour que le personnel ait un meilleur accès à la machine, une colonne de levage est la solution idéale.
- Découplage du poids et des vibrations: il est parfois nécessaire d'installer un convoyeur à vide sur une machine ou un point de déchargement sans que les forces mécaniques liées au poids ne soient transmises à la machine. Une autre raison peut être le découplage des deux systèmes vis-à-vis des vibrations. La solution consiste en une colonne de levage qui supporte entièrement le poids du convoyeur à vide, y compris le contenu en vrac. Une liaison étanche entre le convoyeur à vide et la machine peut par exemple être réalisée à l'aide d'un compensateur élastique. Une autre solution consiste à prolonger la sortie du convoyeur à vide par un manchon qui s'insère dans une ouverture suffisamment grande de la machine.
- Utilisation flexible d'un convoyeur à vide à plusieurs endroits: Grâce à une colonne de levage mobile, le convoyeur à vide peut être utilisé dans différentes zones de production ou à différents postes (par exemple, sur plusieurs mélangeurs).
- Déplacement du convoyeur à vide vers une zone de lavage: pour le nettoyage du convoyeur à vide, la colonne de levage mobile avec le convoyeur à vide installé peut être déplacée vers la zone de lavage.
Systèmes d’accouplement
Dans de nombreuses applications, la connexion entre le convoyeur par le vide et la machine ou le réservoir en aval est établie manuellement. Il est toutefois possible d’utiliser des systèmes d’accouplement pour un raccordement et un débranchement automatiques. La vanne d’accouplement VIAS de Volkmann est ainsi adaptée à un raccordement automatique.
Il est également possible d’utiliser des systèmes d’accouplement d’autres fabricants. Par exemple, certains convoyeurs sous vide sont utilisés sur des colonnes de levage dans l’industrie pharmaceutique avec des vannes de transfert aseptiques spéciales.
Solutions spéciales
Nous développons également pour nos clients des colonnes de levage sous forme de solutions spéciales sur mesure, comme dans cet exemple:
Pour un client de l’industrie pharmaceutique, des colonnes de levage mobiles ont été équipées en plus d’un détecteur de métaux. Le client utilise cette solution pour contrôler la présence de corps étrangers métalliques dans la poudre avant son conditionnement. Cette solution est présentée dans une vidéo:
Vous êtes actuellement en train de consulter le contenu d'un espace réservé de YouTube. Pour accéder au contenu réel, cliquez sur le bouton ci-dessous. Veuillez noter que ce faisant, des données seront partagées avec des providers tiers.
Plus d'informationsColonnes de levage pour les plafonds bas
Les colonnes de levage et les convoyeurs à vide peuvent être adaptés aux plafonds bas. Lorsque la distance entre la machine et le plafond est très réduite, il est également possible de réduire la hauteur totale du convoyeur à vide en séparant le segment filtrant et la pompe à vide de la chambre de séparation du convoyeur à vide. De plus, un deuxième étage de filtration peut également être monté sur la colonne de levage.
Console à changement rapide pour le convoyeur à vide
Il arrive parfois qu’un montage et un démontage rapides du convoyeur à vide sur la colonne de levage soient nécessaires. Pour le nettoyage ou la maintenance, le convoyeur à vide doit être détaché de la colonne de levage puis reconnecté ultérieurement. Dans la mesure du possible, cela doit se faire sans outil.
À cet effet, nous proposons en option une console à changement rapide. Pour un montage et une fixation sûrs d’un convoyeur à vide Volkmann sur le support en fourche de la colonne de levage, il suffit de l’insérer avec les goupilles de guidage correspondantes dans le bloc de réception du support et de le fixer en position à l’aide de goupilles d’encliquetage. Il ne reste alors plus qu’à raccorder la conduite de transport à l’aide d’un raccord à pince, les tuyaux de commande pneumatiques aux douilles de raccordement, ainsi que le câble de mise à la terre.
Raccordements et alimentation en fluides
La conduite de transport, l’alimentation en air comprimé, le cas échéant les raccordements électriques ainsi que les autres conduites sont acheminés depuis la colonne de levage vers le convoyeur à vide via le bras. Pour les colonnes de levage mobiles, tous les raccordements pneumatiques et électriques peuvent être de type enfichable. Il est également possible de réaliser des raccordements sur mesure.
Matériaux et finitions
Nos colonnes de levage sont fabriquées en série en acier inoxydable AISI 304. Les surfaces sont sablées en standard (Ra < 1,5 µm), et peuvent également être polies à la demande du client (Ra < 0,8 µm).
Automatisation
Les colonnes de levage à entraînement électrique et pneumatique conviennent aux solutions automatisées. Des interfaces optionnelles permettent l’échange de données avec d’autres systèmes de commande ou un ordinateur de contrôle de niveau supérieur, par exemple dans le cadre d’une architecture OPC UA.
