vDock - Docking station voor IBC-containers
Met het vDock dockingstation kunnen IBC-containers (IBC: Intermediate Bulk Container) snel worden aangesloten op een vacuümtransportsysteem. De IBC hoeft alleen maar met een palletwagen op het dockingstation te worden geplaatst: de geïntegreerde VIAS dockingklep zorgt automatisch voor een stofvrije verbinding tussen de container en de transportband.
De container kan ook in gedeeltelijke stappen worden geleegd, omdat de VIAS-klep op elk moment weer kan worden gesloten – zelfs in de productstroom. Dit betekent dat de IBC-container ook na gedeeltelijke lediging weer uit het dockingstation kan worden gehaald en zelfs in dit geval kan worden ontkoppeld zonder dat er poeder ontsnapt.
De vDock docking stations zijn geschikt voor toepassingen met metaalpoeders in 3D printen of additive manufacturing. Dankzij het ATEX-conforme ontwerp kunnen de stations ook worden gebruikt voor andere toepassingen. De dockingstations zijn zo ontworpen dat ze passen bij de IBC van de klant (ontwerp en grootte).
Opties voor de vDock stations:
- Weegcellen voor het wegen van de IBC-container. De exacte verwijdering van gespecificeerde deelhoeveelheden en het exacte vullen kunnen via de meetwaarde worden geregeld.
- Werking onder inert gas (bijv. N2 of argon) in circulerende gasmodus, optioneel ook spoelen van de IBC voor het legen in de transportleiding (afhankelijk van de IBC).

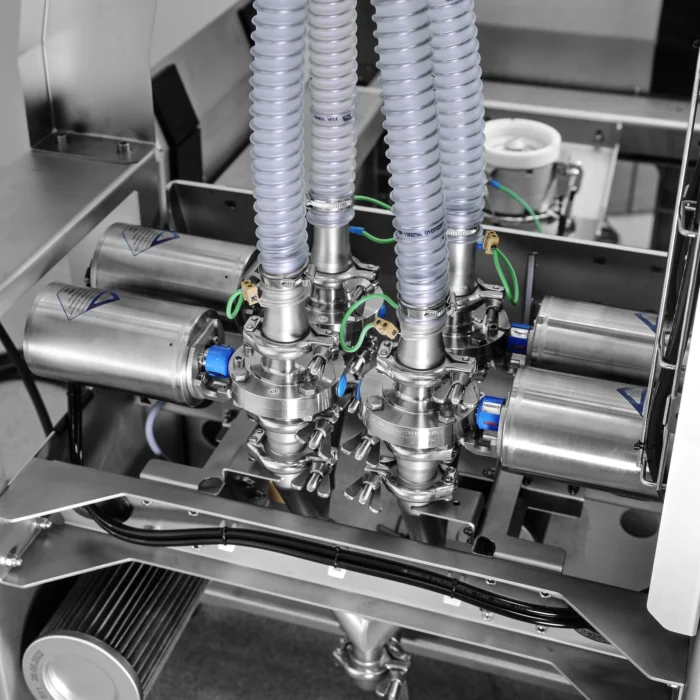

- Verdeler voor het aansluiten van maximaal 6 transportleidingen of vacuümtransportsystemen. Slechts de klep naar één transportleiding wordt tegelijkertijd geopend via een extern ontgrendelsignaal.
- Vullen van IBC-containers door vacuümtransport. Optioneel kan de vulhoeveelheid worden geregeld door middel van een kegelafsluiter of VIAS docking valve. Het vullen van de container kan worden ingesteld op een streefgewicht met behulp van optionele loadcellen.
Docking ventiel
Eigenschappen van de VIAS aandockklep:
- alle klepoppervlakken waarover het metaalpoeder door abrasie wordt geleid, zijn gemaakt van geanodiseerd aluminium (3.2315) of roestvrij staal (1.4305 of 1.4435), afhankelijk van de eisen van de klant
- Geen elastomeer in de productstroom (de afdichtingen bevinden zich in uitsparingen en komen niet in contact met het poeder)
- Aansluiting op de IBC-container: 4"-klem (DIN 32676-C)
- Compact formaat: 115 mm hoogte (afstand tussen de twee klemmen, zonder compensator)
- Volledige demontage mogelijk in 5 minuten
- Eindpositiebewaking en doseerfunctie beschikbaar
- Bedrijfsdruk: 5-7 bar
