vDock

Andockstation für IBC-Container

Die vDock-Andockstation ermöglicht den schnellen Anschluss von IBC-Behältern (IBC: Intermediate Bulk Container) an ein Vakuumfördersystem. Der IBC muss lediglich per Hubwagen auf die Andockstation gesetzt werden: das integrierte VIAS Andockventil stellt eigenständig die staubfreie Kopplung zwischen dem Container und der Förderleitung her.

vDock, Ausführung mit einem Verteiler für vier angeschlossene Vakuumfördersysteme
vDock-Andockstation (links) zur Versorgung einer 3D-Druck-Produktionszelle mit frischem Pulver
VIAS-Ventil: die obere Kupplungshälfte fädelt selbsttätig in die untere Hälfte ein. Die Hexapod-Lagerung gleicht eine nicht exakte Positionierung des IBC-Containers aus.

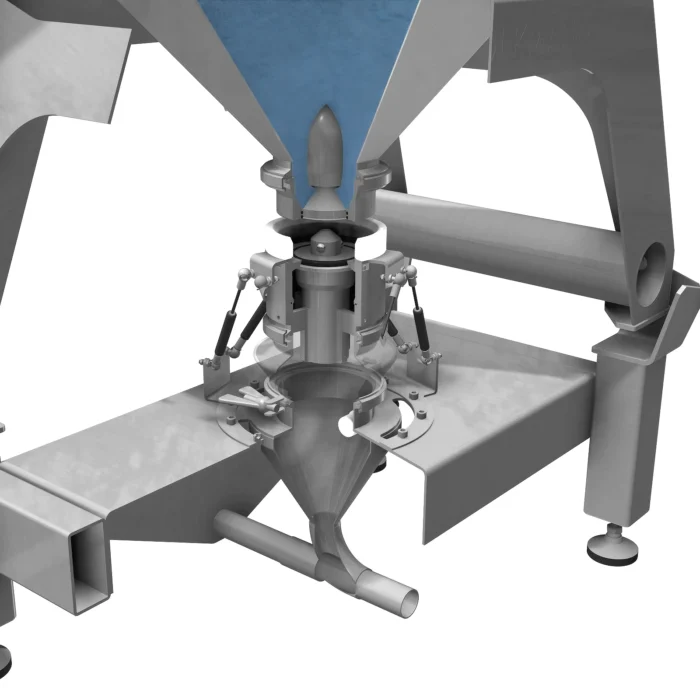

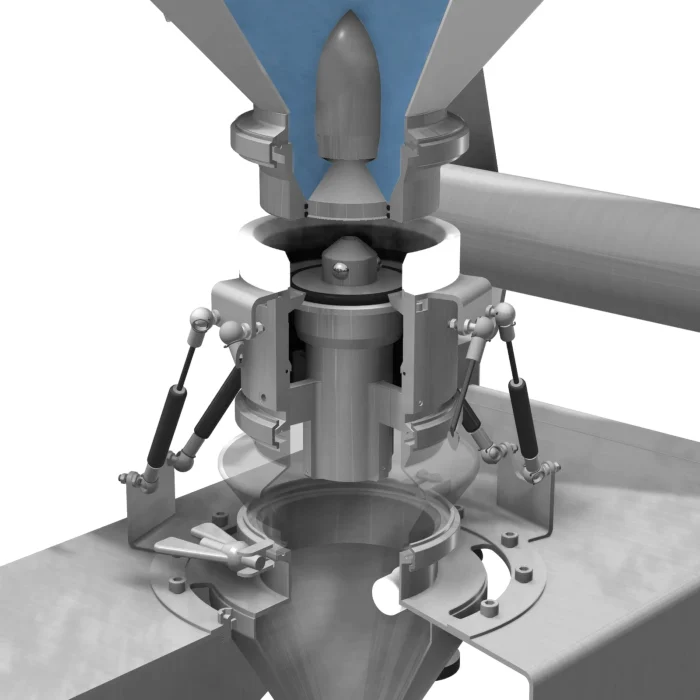

VIAS-Ventil, Kupplungsstücke getrennt

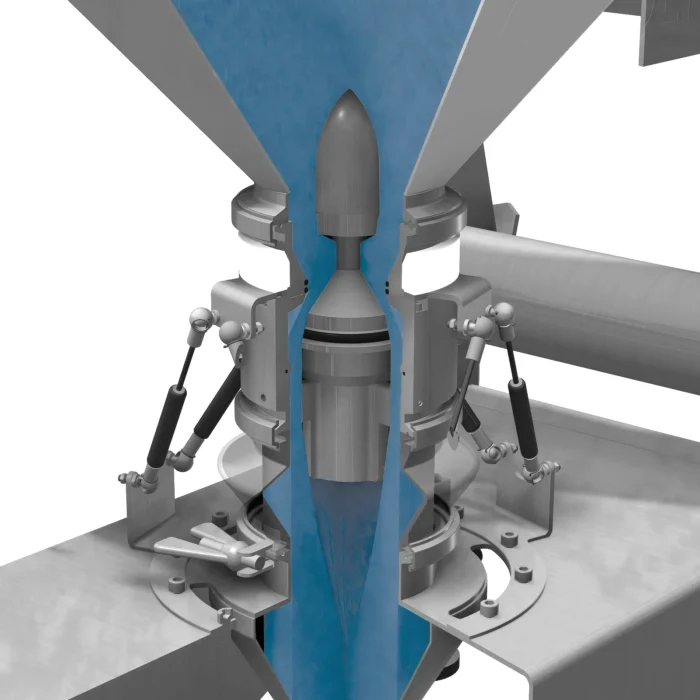

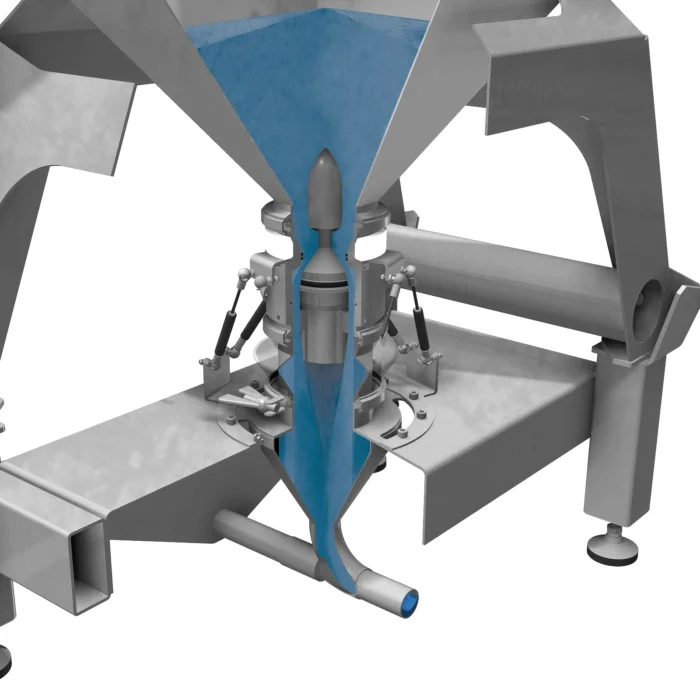

VIAS-Ventil, Kupplungsstücke verbunden und Ventil geöffnet
Optionaler Verteiler, hier mit 4 angeschlossenen Vakuumfördersystemen
Previous slide
Next slide

Die Entleerung des Behälters kann auch in Teilschritten erfolgen, da das VIAS-Ventil jederzeit – auch im Produktstrom – wieder geschlossen werden. So kann der IBC-Container auch nach einer Teilentleerung wieder von der Andockstation abgenommen werden, und auch in diesem Fall ein Abkoppeln ohne Pulveraustritt gewährleisten.
Die vDock-Andockstationen eignen sich für Anwendungen mit Metallpulvern im 3D-Druck bzw. der Additiven Fertigung. Dank der ATEX-konformen Ausführung können die Stationen aber auch für andere Anwendungen eingesetzt werden. Die Andockstationen werden passend zu dem IBC (jeweilige Bauform und Größe) des Kunden ausgeführt.
Optionen der vDock-Stationen:

  • Wiegezellen zum Verwiegen des IBC-Container. Die genaue Entnahme von vorgegebenen Teilmengen sowie die genaue Befüllung kann über den Messwert gesteuert werden.
  • Betrieb unter Schutzgas (z.B. N2 oder Argon) im Kreisgasbetrieb, optional auch Spülung des IBC vor der Entleerung in die Förderleitung (abhängig von dem IBC).
  • Verteiler zum Anschluss von bis zu 6 Förderleitungen bzw. Vakuumfördersystemen. Per externem Freigabesignal wird immer nur das Ventil zu einer Förderleitung geöffnet.
  • Befüllung von IBC-Containern per Vakuumförderung. Optional kann die Füllmenge mittels Kegelventil oder VIAS-Andockventil gesteuert werden. Mit optionalen Wiegezellen kann die Befüllung des Containers auf ein Sollgewicht eingestellt werden.

Das VIAS-Andockventil ermöglicht das saubere und staubfreie An- und Abdocken und Entleeren des IBC-Containers mit nur minimaler Pulverexposition. Im abgedockten Zustand sind der IBC-Container und die Förderleitung durch die zwei VIAS-Kupplungsstücke hermetisch verschlossen. Die Außenseiten der VIAS-Verschlüsse werden nicht von dem Material berührt bzw. verschmutzt. Die Heaxpod-Lagerung kompensiert Ungenauigkeiten bei der Positionierung des IBC-Behälters und ermöglicht damit ein sehr einfaches Andocken des Containers durch den Bediener.
Jeder IBC-Container wird mit einem Kupplungsstück (passiver Teil des VIAS-Andockventils) ausgerüstet.

Eigenschaften des VIAS-Andockventils:

  • alle Ventiloberflächen, über die das Metallpulver schleißend geführt werden, sind je nach Kundenwunsch entweder aus eloxiertem Aluminium (3.2315) oder Edelstahl (1.4305 oder 1.4435) ausgeführt
  • kein Elastomer im Produktstrom (die Dichtungen liegen in Rücksprüngen und sind nicht mit dem Pulver im Kontakt)
  • Anschluss an den IBC-Container: 4“ Clamp (DIN 32676-C)
  • Kompakte Größe: 115 mm Höhe (Abstand zwischen den zwei Clamp, ohne Kompensator)
  • komplette Demontage in 5 Minuten möglich
  • Endlagenabfrage und Dosierfunktion verfügbar
  • Betriebsdruck: 5-7 bar
